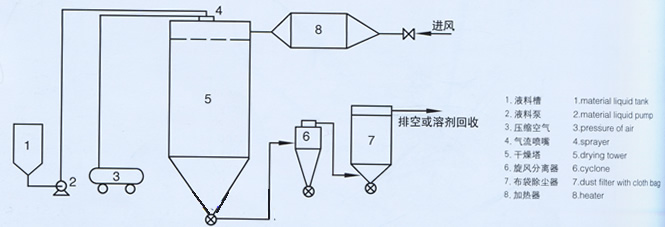

潔凈空氣加熱后進入干燥塔，在塔內熱風中用二流體（或三流體）噴嘴將各種料液霧化成微小液滴，與熱風進行快速熱交換，蒸發掉液料中的水份（或溶劑），并隨熱風排出，得到粉狀產品。
尤其對粘性大、膏狀、漿糊狀物料效果佳，其它設備無法替代。
實驗型多品種、低溫干燥應用廣。
噴嘴結構簡單，維修方便，運行費用低。
|
| 參數\型號 | 5 | 25 | 50 | 100 | 150 | 200 | |
| 蒸發量kg/h | △t=150℃-90℃ | 1.5 | 7.5 | 15 | 30 | 45 | 60 |
| △t=200℃-100℃ | 2.5 | 12.5 | 25 | 50 | 75 | 100 | |
| △t=250℃-100℃ | 3.75 | 18.75 | 37.5 | 75 | 112.5 | 150 | |
| △t=300℃-100℃ | 5 | 25 | 50 | 100 | 150 | 200 | |
| △t=350℃-110℃ | 6 | 30 | 60 | 120 | 200 | 240 | |
| 壓縮空氣m3/min | 0.9 | 0.9 | 1.1 | 1.5 | 2.7 | 3.4 | |
| 壓縮氣壓Mpa | 0.4 | 0.6 | 0.7 | ||||
| 熱源方式 | 電、電+蒸汽、燃煤（油）熱風爐 | ||||||
| 供熱量104kcal/h | 1 | 5 | 10 | 20 | 30 | 40 | |
| 風機功率 kw | 0.75 | 4 | 7.5 | 11 | 15 | 18.5 | |
注：1.本設備大于200型可按實際需要代為設計制造；
2.風機功率為標準流程，如加布袋除塵和回收溶劑則要增加。
